臥式熱水泵ISWR50-100是采用國內通用離心泵之性能參數，自行研制開發的新一代節能、環保臥式離心泵，同時根據使用溫度、介質等不同在ISW型基礎上派生出適用熱水(ISWR)、耐腐蝕性化工泵(ISWH)，油泵(ISWB)系列產品。該系列泵性能優、可靠性高、壽命長、結構合理、外觀美觀，具有行業領先水平。

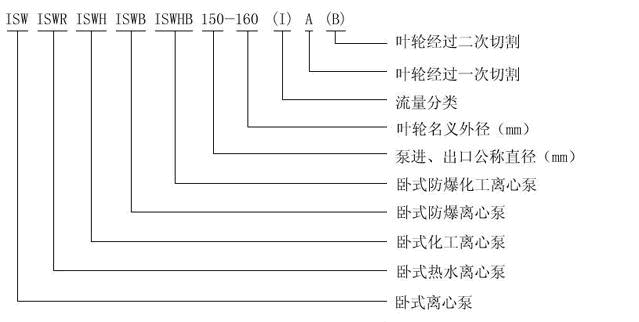

型號意義

特點

1、泵為臥式結構，進出口口徑相同，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6、泵的出口可安裝成0°、90°、180°幾個不同方向以滿足不同的連接場合。

工作條件

1、臥式熱水泵ISWR50-100系統最高工作壓力≤1.0Mpa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.0Mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用更合理的材質。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm。

4、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

臥式熱水泵ISW50-100供輸送清水及物理化學性質筆似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷特循環、浴室等冷暖水循環水泵環增壓及設備配套，使用溫度T＜80℃。

臥式熱水泵 ISWR50-100　參數

型號	進口 口徑 (mm)	出口 口徑 (mm)	流量 (m3/h)	流量 (l/s)	揚程 (m)	電壓 (V)	效率 (%)	轉速 (r/min)	電機 功率 (kw)	必須汽 蝕余量 (m)	重量 (KG)
ISW50-100	50	50	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	380	55 62 60	2900	1.1	2.3 2.3 2.3	36

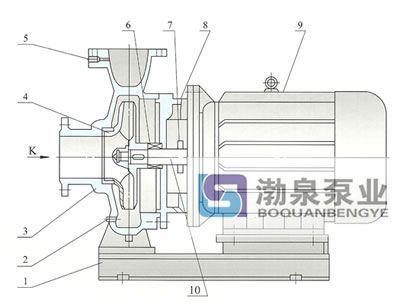

臥式熱水泵 ISWR50-100 外形與安裝尺寸圖
